前言：比"工藝失敗"更讓人沮喪的，是找不到原因

凍干工藝已經跑通，參數也沒改，但出鍋后餅體還是塌了——這種情況，你遇到過幾次？

塌陷，是凍干人最不想看到的結果之一。它意味著前面幾小時甚至幾天的工藝開發功虧一簣，更讓人頭疼的是：明明工藝參數一模一樣，這次塌了，上次卻好好的，原因到底是什么？其實，凍干餅塌陷的原因有規律可循。只要按系統方法逐一排查，大多數情況下可以定位根因。

本文提供5個自查維度，幫你系統性定位塌陷根因：

① Tc未知

② 擱板溫度設置過高

③ 真空度不匹配

④ 預凍程序不徹底

⑤ 配方Tg'本身過低

無論你是剛?cè)腴T(mén)凍干的工程師，還是有幾年實戰經驗的老兵，這份清單都值得對照自查一遍。

根因①：Tc未知

這是凍干塌陷最核心、也是最常見的原因。

Tc（Collapse Temperature，塌陷溫度）是凍干過程中產品能夠保持結構完整性的最高溫度上限。當產品溫度一旦超過 Tc，冰晶升華后留下的骨架無法維持原有形狀，最終表現為餅體塌陷或萎縮。

值得注意的是：Tc不是某單個參數能決定的，而是由你的配方本身決定的——糖類、保護劑、蛋白濃度、pH 值都會影響 Tc。換句話說，你的配方一旦確定，Tc基本就是一個固定值，工藝工程師能做的，是在 Tc以下找到安全操作窗口。

如何確認你的 Tc值？

●  推薦方法：凍干顯微鏡測量。通過凍干顯微鏡檢測，可以精確獲得配方的塌陷溫度（Tc）。這是凍干工藝開發的第一步，也是最關鍵的一步。

●   替代方法：參考文獻數據。如果你的配方體系常見（如海藻糖/蛋白質體系），可以參考已發表的文獻數據，但強烈建議有條件時用凍干顯微鏡實際測量。

●   誤區：很多人只關注擱板溫度，而忽略了產品實際溫度。產品溫度才是 Tc事件的真正觸發點。

萊奧德創提供凍干配方關鍵溫度檢測服務

關鍵結論

Tc 是凍干工藝的紅線。無論擱板溫度設置多少，只要產品溫度超過 Tc，塌陷幾乎必然發生。

根因②：一次干燥擱板溫度設置過高

擱板溫度是凍干過程中傳熱的直接來源。擱板溫度越高，升華速率越快，但同時產品溫度也升得越快——如果超出了 Tc允許范圍，塌陷就會發生。

一個常見的認知誤區是：為了加快干燥速度，把擱板溫度設得越高越好。實際上，過高的擱板溫度不僅不能讓干燥更快（因?yàn)樗莺笏置摮ǖ辣欢氯炊鴷?huì)導致更嚴重的質量問題。

如何判斷擱板溫度是否合理？

01

看產品溫度（最直接）

通過熱電偶（thermocouple）或無線溫度傳感器監測產品溫度；

若產品溫度 < 臨界溫度 → 擱板溫度設置合理；

若產品溫度逼近或超過臨界溫度 → 擱板溫度過高，需降低或放緩升溫速率；

02

看升華前沿（Sublimation Front）

一次干燥中，產品頂部是已干層，底部是仍?xún)鼋Y(jié)的產品核心；

升華前沿溫度 = 產品最高溫度點；

可結合 MTM（Manometric Temperature Measurement） 或 TDLAS 等 PAT 工具實時監測；

03

看壓力比較（Comparative Pressure）

對比腔室壓力與冷凝器蒸汽飽和壓力對應溫度；

如果腔室壓力明顯偏高，說明升華速率過快 → 擱板溫度可能偏高；

04

看"塌陷"跡象（Collapse）

產品外觀出現塌陷、收縮、顏色變深、結構不均勻 → 說明產品曾經超過臨界溫度；

這是事后判斷，出現了就說明擱板溫度歷史上有問題。

根因③：真空度設置與產品不匹配

凍干腔室的真空度決定了升華氣流的方向和速率。真空度過高，升華速率急劇加快，產品溫度可能瞬間超過 Tc；真空度過低，升華通道受阻，干燥時間大幅延長，且局部過熱的風險上升。

不同產品的真空度參考區間

根因④：預凍程序不徹底（Tg' 被突破）

預凍是凍干的第一步，也是最容易被忽視的一步。預凍的質量直接決定了整個凍干過程的成敗——因?yàn)楸У男螒B(tài)、大小和分布，決定了升華干燥時水蒸氣的通道結構。

如果預凍不徹底，部分產品處于部分凍結狀態（而非完全玻璃態），那么在一次干燥升溫階段，這部分產品會率先突破 Tg'（玻璃化轉變溫度），發生不可逆的塌陷，且往往是從瓶底或瓶壁開始。

預凍不徹底的常見表現

●  餅體從底部或邊緣開始塌陷，中央部分可能尚好

●  同批次中只有部分瓶塌陷（預凍不均勻?qū)е屡鷥?nèi)差異大）

●  冰晶過大或過小，導致復溶時間異常

如何改善預凍質量？

●  降溫速率：過慢的降溫會形成大冰晶，導致餅體結構粗糙；過快的降溫則可能形成微小冰晶網絡，影響升華通道。建議根據配方特性?xún)?yōu)化降溫速率。

●  共晶點/共熔點確認：用DSC測量產品的共晶點（Eutectic Point）和玻璃態轉化溫度Tg'，確保預凍溫度低于共晶點/玻璃態轉化溫度 10-20℃ 。

●  控制成核技術： Controlyo 技術可通過控制冰晶成核時機，顯著提升批內各瓶間的均勻性，是解決批內差異大的有效手段。

根因⑤：配方 Tg' 本身過低

有些塌陷問題，并非工藝參數設置不當，而是配方本身的 Tg'（玻璃化轉變溫度）過低，導致安全操作窗口太窄——稍微的溫度波動、真空度波動，就容易觸發塌陷。

高糖含量配方是最典型的場景。當海藻糖或蔗糖濃度超過 5% 時，配方 Tg' 會顯著下降；高濃度蛋白質配方同樣面臨 Tg' 降低的問題。

面對配方 Tg' 的常用處理方法

有些塌陷問題，并非工藝參數設置不當，而是配方本身的 Tg'（玻璃化轉變溫度）過低，導致安全操作窗口太窄——稍微的溫度波動、真空度波動，就容易觸發塌陷。

高糖含量配方是最典型的場景。當海藻糖或蔗糖濃度超過 5% 時，配方 Tg' 會顯著下降；高濃度蛋白質配方同樣面臨 Tg' 降低的問題。

03

提高整體Tg'：直接添加高Tg'的輔料

04

采用退火處理

退火可以促進冰晶生長，使凍結濃溶液中的溶質進一步濃縮，從而改善其玻璃化轉變溫度。

強制配方中的結晶性輔料（如甘露醇、甘氨酸）完全結晶，結晶后的填充劑不貢獻Tg'，但能形成堅硬的骨架，即使無定形相的Tg'較低，整個餅層也能保持結構不塌陷。

萊奧德創提示：退火的具體效果跟配方嚴格相關。

萊奧德創技術提示：

配方評估是萊奧凍干 CRO 項目開發的第一步。通過 DSC及凍干顯微鏡分析，我們會在進入工藝參數設計之前，先建立完整的安全工藝溫度窗口——這比"出了問題再回頭改配方"要高效得多，也是萊奧工藝開發流程的標準化起點。

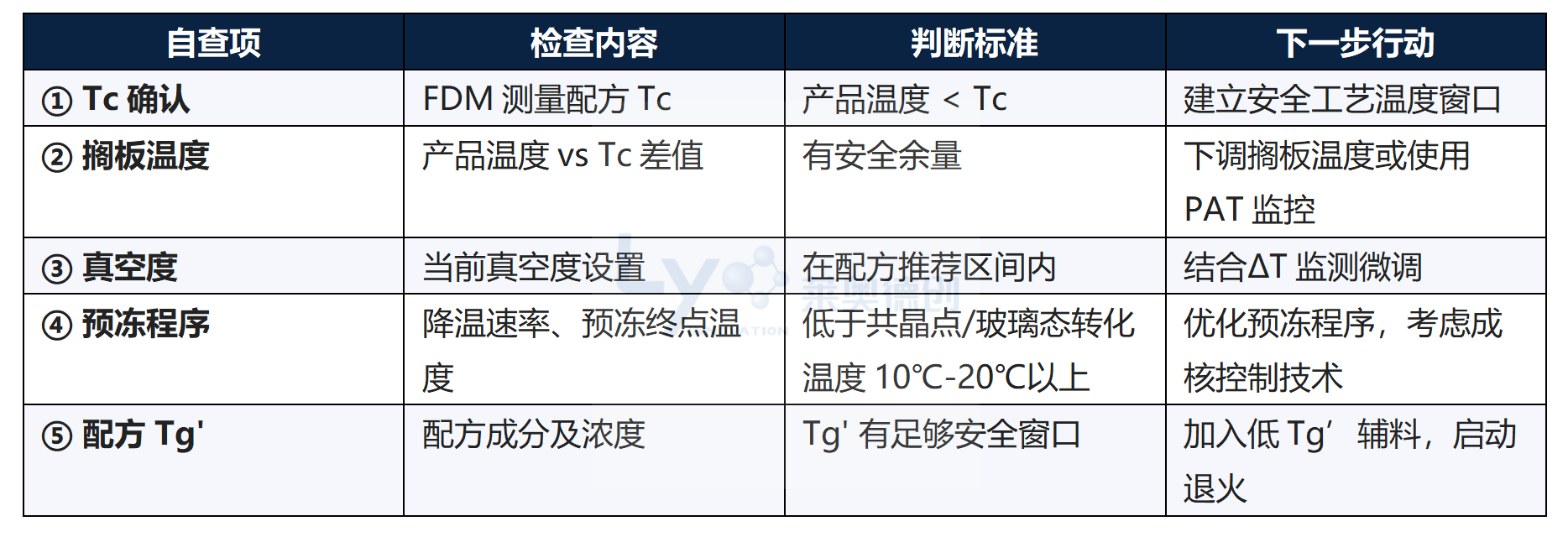

快速自查表：塌陷發生時，先查這5項

將以上5個根因轉化為一份可操作的自查清單，塌陷發生時逐一核對：

點擊查看大圖

很多客戶已經在"反復塌陷—反復改工藝"的循環中耗費了大量時間?；剡^(guò)頭看，問題往往出在兩個地方：

●  沒有在工藝開發前對配方熱力學特性進行充分評估（Tc / Tg' 不明確）；

●  工藝參數設定后，沒有用 PAT 工具對產品實際溫度進行實時監控，只能靠經驗判斷。我們的團隊通過 PAT 工具（包括 SMART? 技術），可以在整個一次干燥過程中實時監控產品溫度，確保工藝始終運行在 Tc以下的安全窗口內；

●  SMART? 技術：在主干燥階段可自動設定擱板溫度與真空度，批量監測產品升華界面溫度；

●  Controlyo 系統：控制冰晶成核，提升批內均一性，大幅降低塌陷率；

如果你正在為塌陷問題困擾，歡迎聯系我們。萊奧德創提供工藝診斷服務，我們的工程師將幫助你快速定位根因，重新建立穩健的凍干工藝。

參考文獻

[1] Pikal MJ. Freeze-drying of proteins: process, formulation, and stability. In: Formulation and Delivery of Proteins and Peptides. ACS Symposium Series 567; 1994: 120-133.

[2] Chang BS, Fischer NL. Mechanism of protein stabilization by sugars during freeze-drying and storage: native GHb versus aggregation. J Pharm Sci. 1995;84(11):1284-1290.

[3] Franks F. Freeze-drying of bioproducts: towards a rational framework. Bioprocess Biosyst Eng. 1991;6(4):223-231.

[4] Wang DQ, Hey JM, Nail SL. Effect of collapse on the stability of freeze-dried proteines and model solutes. J Pharm Sci. 2004;93(5):1253-1263.

[5] Lu RX, Pikal MJ. Freeze-drying of proteins. In: Lyophilization of Biopharmaceuticals. AAPS Advances in the Pharmaceutical Sciences Series, Vol 2; 2014.

[8] FDA Guidance for Industry: PAT — A Framework for Innovative Pharmaceutical Development, Manufacturing, and Quality Assurance. 2004.

[9] Carpenter JF, Pikal MJ, Chang BS, Randolph TW. Rationale for use of compatible solutes as protein stabilizers during freeze-drying. Adv Drug Deliv Rev. 1997;28(2):155-166.

萊奧德創凍干工場——提供開放式的凍干平臺，助力生物醫藥企業加速研發與產業化進程！

?

萊奧德創凍干工廠

技術優勢

?

核心優勢

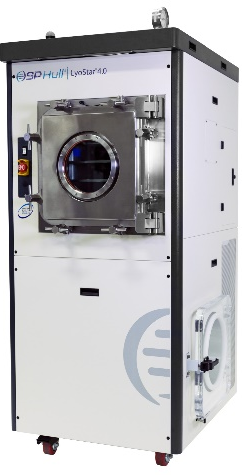

先進的凍干設備和軟件(PATs)，領先的凍干理念與技術 (QbD，Line of Sight )

● SMART? 自動化工藝摸索技術，為產品提供數據支持的初步工藝；

● ControLyo® 可控瞬時成核技術，對成核溫度進行精確控制，確保產品均一性；

● LyoFlux® TDLAS技術，對蒸汽質量流量進行精確測量，精確判定凍干終點；

● Tempris® 無線溫度傳感器，提供產品溫度實時監測與記錄；

● Biopharma 凍干前后分析技術，對產品配方進行特征研究，避免凍干過程開發風險。

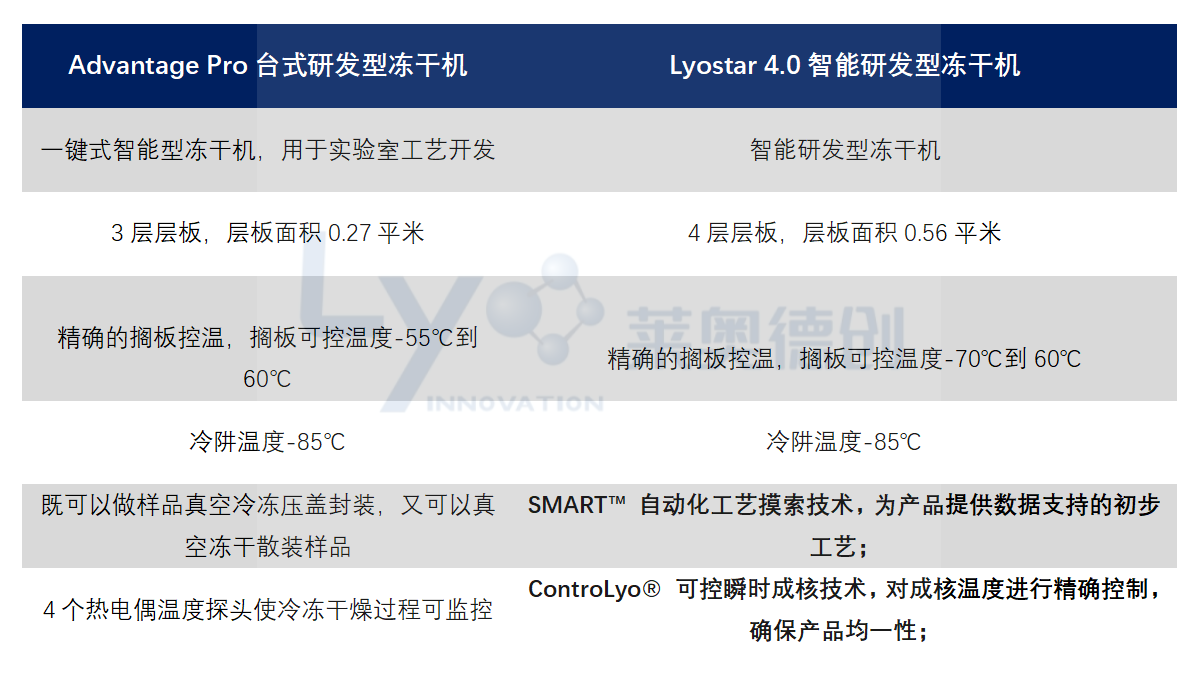

凍干工藝開發

（點擊查看大圖）

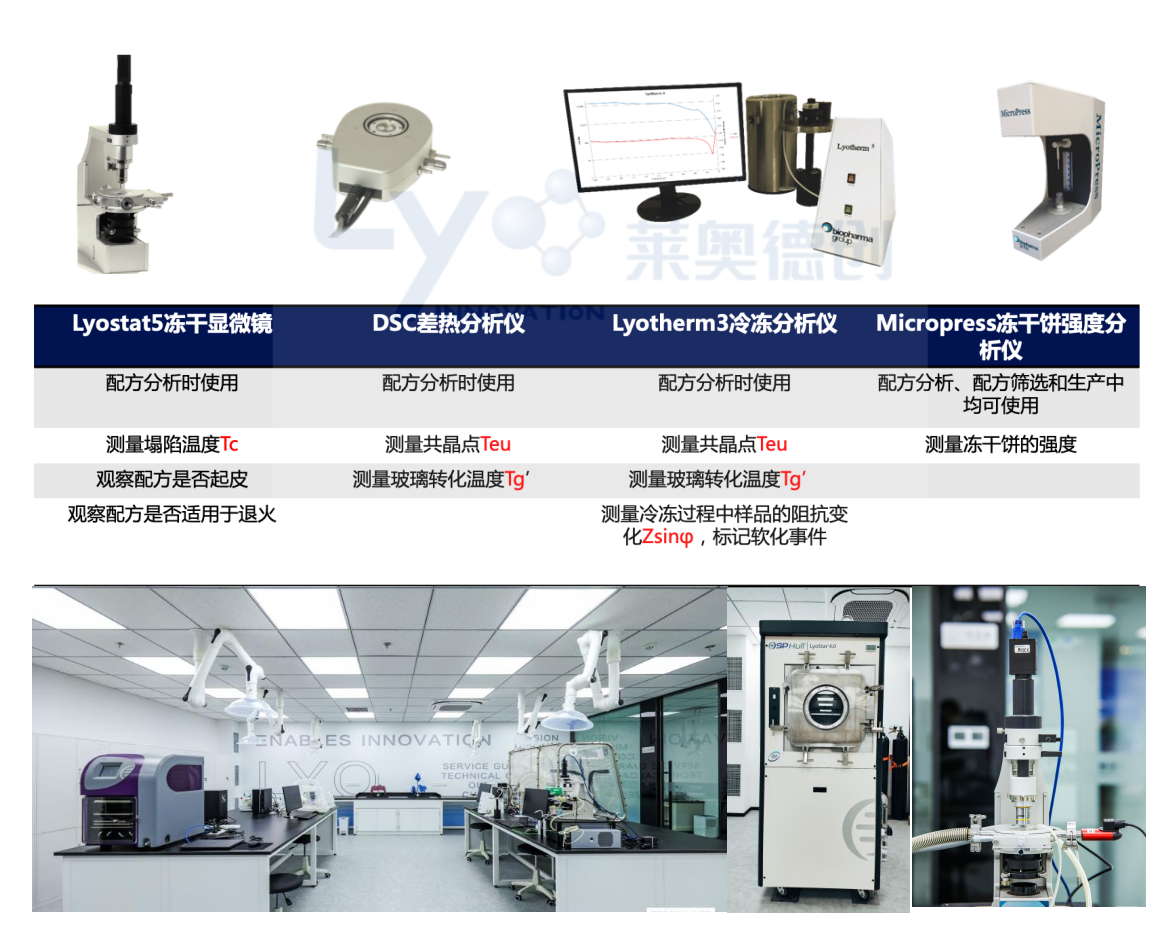

凍干前后產品性能分析
